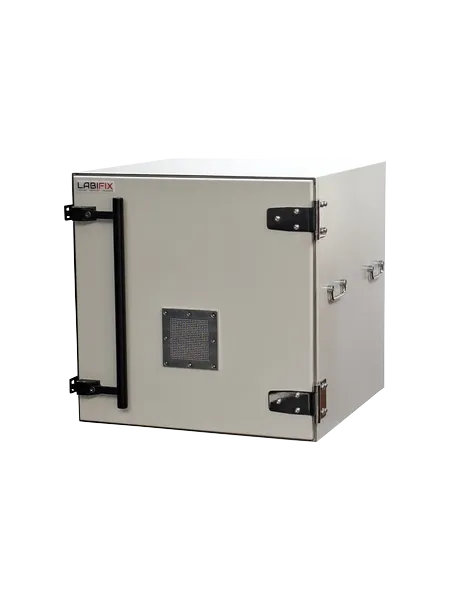

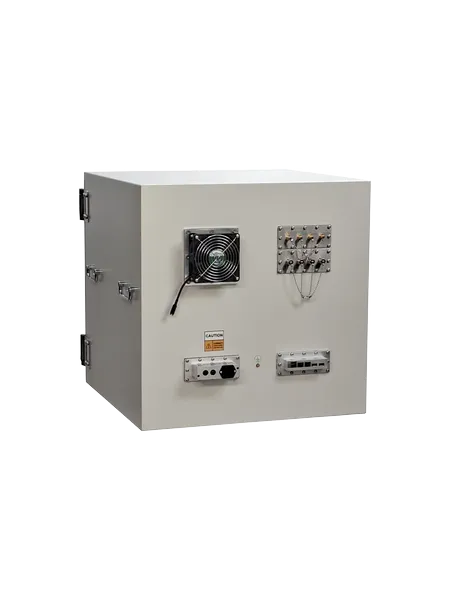

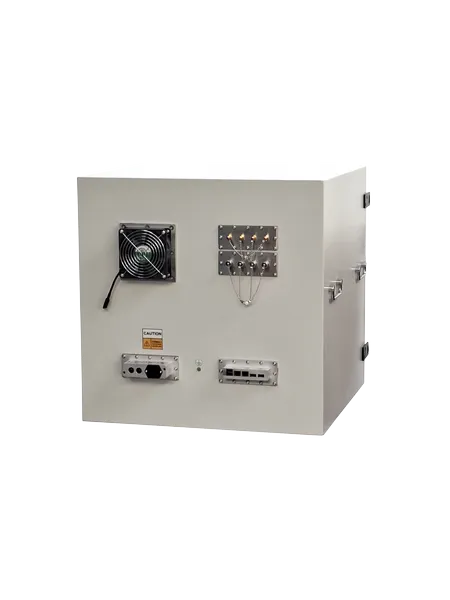

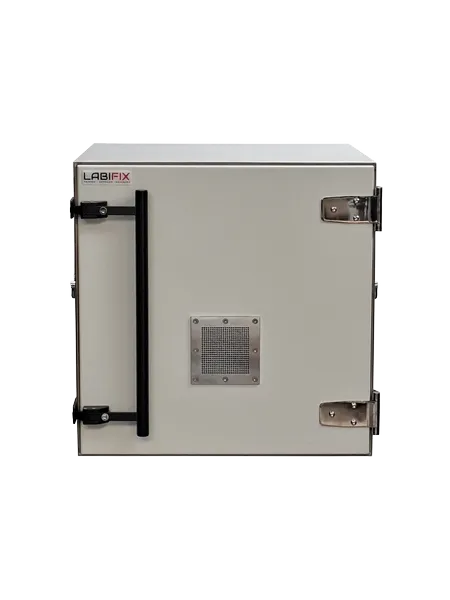

LBX6044 RF Test chamber LabiFix RF Shield Box - Vista 1 de 6
Vista de Especificación Industrial
IEEE-299 Certified
•
MIL-STD-285
•
CE Marked (RED)
CAJA DE BLINDAJE RF

LBX6044 RF Shield Box

Recinto blindado de alta precisión LabiFix para pruebas de RF, EMI y EMC. LBX6044 - RF Test chamber.

Dimensiones
Exterior (Al x An x Pr)
24" (H) x 24" (W) x 24" (D)
Interior (Al x An x Pr)
16" (H) x 16" (W) x 16" (D)
Eficacia de Blindaje
  • > 85 dB @ 100 MHz ~ 1 GHz
  • > 95 dB @ 1 GHz ~ 3 GHz
  • > 90 dB @ 3 GHz ~ 6 GHz
  • > 85 dB @ 6 GHz ~ 12 GHz
Consulta Telefónica

Soluciones y Beneficios

Excelente rendimiento de blindaje electromagnético (> 85–100 dB en amplio espectro)

Caja blindada totalmente personalizable según las necesidades del DUT

Revestimiento de espuma absorbente piramidal de microondas RF de alto rendimiento

Opciones de interfaz de conectores de E/S intercambiables y definidos por el usuario

Construcción soldada robusta de aluminio / acero industrial

Filtros EMI / RFI en puertos de datos y líneas de alimentación

Sistema de juntas de estanqueidad de RF ajustadas de doble labio

Alimentación mediante líneas de filtro de energía CA / CC con supresión de sobretensiones

Opciones ligeras para montaje en rack de 19 pulgadas o sobremesa

Rejillas de ventilación de nido de abeja blindadas de alto rendimiento para flujo de aire

LBX6044 — Exterior Mechanical Dimensions (3-View Orthographic CAD)
Units:
24"(EXTERIOR WIDTH)24"(EXTERIORHEIGHT)FRONT VIEW24"(EXTERIOR DEPTH)SIDE VIEW24"(EXTERIOR WIDTH)24"(EXTERIORDEPTH)TOP VIEWDIMENSIONS ARE IN INCHES (IN)
Exterior Envelope: 24" (W) × 24" (H) × 24" (D)Labifix Precision Engineering • 3rd Angle Orthographic Projection
LBX6044 — Interior DUT Working Chamber Dimensions (RF Absorber Cavity)
Units:
16"(INTERIOR WIDTH)16"(INTERIORHEIGHT)INTERIOR FRONT VIEW16"(INTERIOR DEPTH)INTERIOR SIDE VIEW16"(INTERIOR WIDTH)16"(INTERIORDEPTH)INTERIOR TOP VIEWDIMENSIONS ARE IN INCHES (IN)
Interior Working Volume: 16" (W) × 16" (H) × 16" (D)RF Pyramidal Microwave Absorber Lining Boundary
