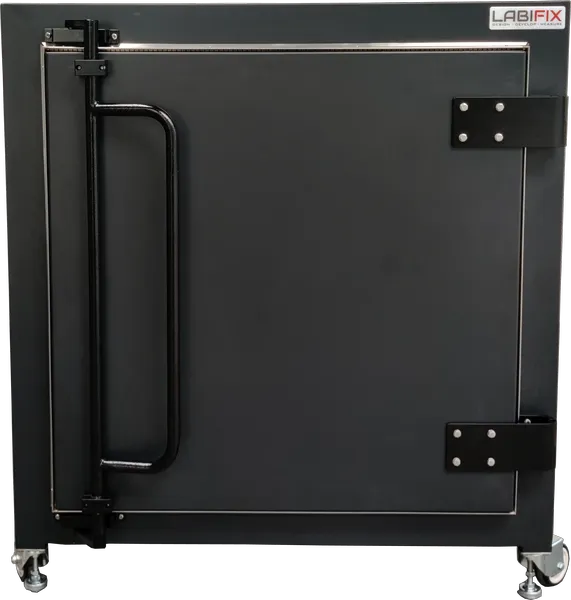

LBX9200 Modular MIMO OTA validation Shielded Enclosure LabiFix RF Shield Box - Фото 1 из 3
Промышленный вид
IEEE-299 Certified
•
MIL-STD-285
•
CE Marked (RED)
ЭКРАНИРОВАННЫЙ БОКС ВЧ

LBX9200 RF Shield Box

Высокоточный экранированный бокс LabiFix для тестирования радиочастот, ЭМС и беспроводной связи. LBX9200 - Modular MIMO OTA validation Shielded Enclosure.

Габариты
Внешние (В x Ш x Г)
51" (H) x 51" (W) x 51" (D)
Внутренние (В x Ш x Г)
48" (H) x 48" (W) x 48" (D)
Эффективность экранирования
  • > 85 dB @ 100 MHz ~ 1 GHz
  • > 95 dB @ 1 GHz ~ 3 GHz
  • > 90 dB @ 3 GHz ~ 6 GHz
  • > 85 dB @ 6 GHz ~ 12 GHz
Телефонная консультация

Решения и преимущества

Превосходная эффективность радиочастотного экранирования (> 85–100 дБ в широком спектре)

Полностью настраиваемый экранированный корпус под габариты тестируемого оборудования

Высокоэффективное пирамидальное радиопоглощающее покрытие СВЧ-диапазона

Сменные интерфейсные разъемы ввода-вывода (I/O) по спецификации заказчика

Прочная сварная промышленная конструкция из алюминия / стали

ЭМП-фильтры на портах передачи данных и линиях электропитания

Система прецизионных радиочастотных двухконтурных уплотнителей

Питание через встроенные сетевые фильтры AC / DC с защитой от перенапряжений

Легкие настольные варианты и исполнение для монтажа в 19-дюймовую стойку

Высокоэффективные сотовые экранированные вентрешетки для оптимального охлаждения

LBX9200 — Exterior Mechanical Dimensions (3-View Orthographic CAD)
Units:
51"(EXTERIOR WIDTH)51"(EXTERIORHEIGHT)FRONT VIEW51"(EXTERIOR DEPTH)SIDE VIEW51"(EXTERIOR WIDTH)51"(EXTERIORDEPTH)TOP VIEWDIMENSIONS ARE IN INCHES (IN)
Exterior Envelope: 51" (W) × 51" (H) × 51" (D)Labifix Precision Engineering • 3rd Angle Orthographic Projection
LBX9200 — Interior DUT Working Chamber Dimensions (RF Absorber Cavity)
Units:
48"(INTERIOR WIDTH)48"(INTERIORHEIGHT)INTERIOR FRONT VIEW48"(INTERIOR DEPTH)INTERIOR SIDE VIEW48"(INTERIOR WIDTH)48"(INTERIORDEPTH)INTERIOR TOP VIEWDIMENSIONS ARE IN INCHES (IN)
Interior Working Volume: 48" (W) × 48" (H) × 48" (D)RF Pyramidal Microwave Absorber Lining Boundary
