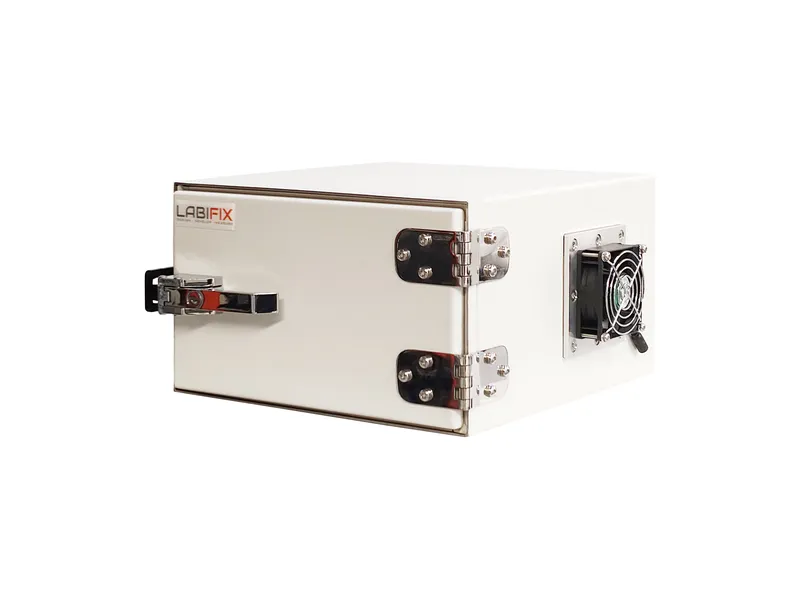

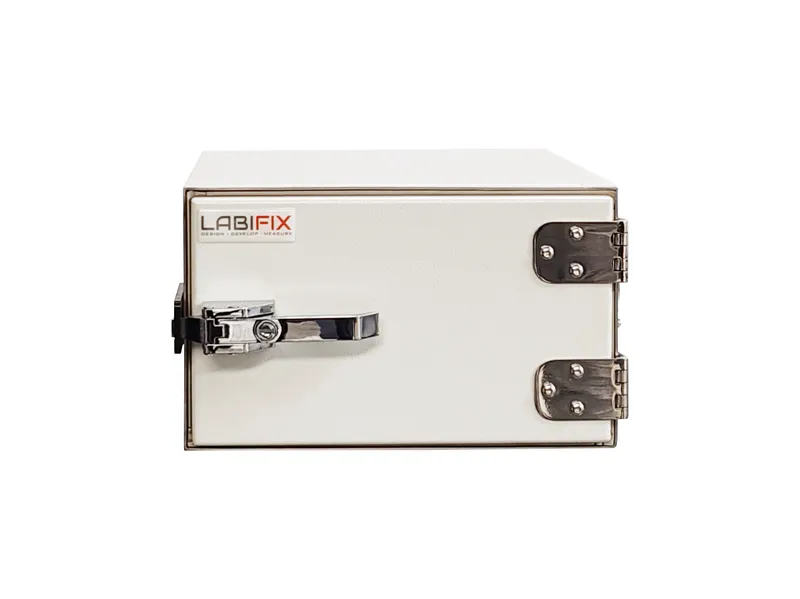

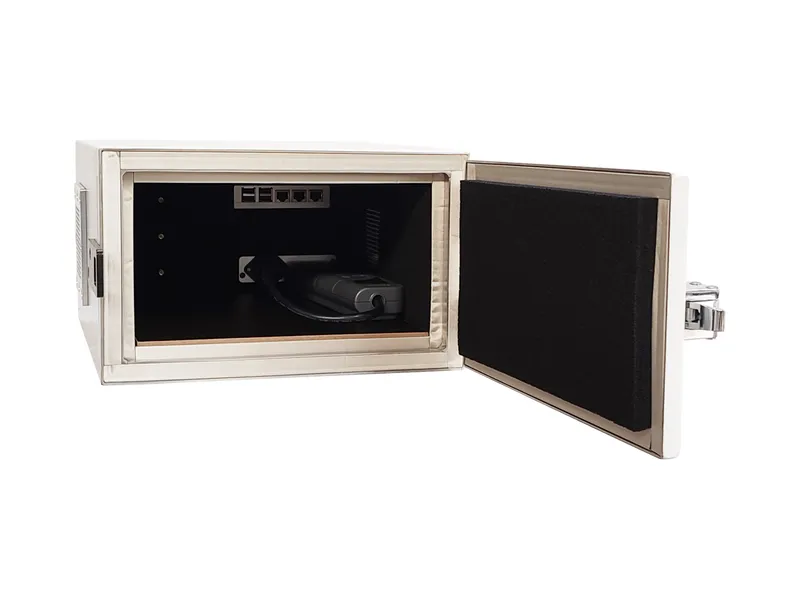

LBX1650 RF Test Enclosure LabiFix RF Shield Box - Vista 1 di 8
Vista Specifica Industriale
IEEE-299 Certified
•
MIL-STD-285
•
CE Marked (RED)
BOX DI SCHERMATURA RF

LBX1650 RF Shield Box

Custodia schermata ad alta precisione LabiFix per test RF, EMI ed EMC. LBX1650 - RF Test Enclosure.

Dimensioni
Esterno (A x L x P)
7.6" (H) x 12.6" (W) x 13.7" (D)
Interno (A x L x P)
5.6" (H) x 10.6" (W) x 11.7" (D)
Efficienza di Schermatura
  • > 85 dB @ 100 MHz ~ 1 GHz
  • > 95 dB @ 1 GHz ~ 3 GHz
  • > 90 dB @ 3 GHz ~ 6 GHz
  • > 85 dB @ 6 GHz ~ 12 GHz
Consulenza Telefonica

Soluzioni e Vantaggi

Eccellenti prestazioni di schermatura (> 85–100 dB su ampio spettro)

Box schermato completamente personalizzabile in base alle specifiche del DUT

Rivestimento interno in piramidi di assorbitore microonde RF ad alte prestazioni

Interfacce connettori I/O intercambiabili e definite dall'utente

Robusta struttura industriale saldata in alluminio / acciaio

Porte dati e linee di alimentazione con filtri EMI / RFI

Sistema di guarnizioni RF a doppio labbro ad alta tenuta

Alimentazione filtrata AC / DC con soppressione dei picchi

Opzioni da banco e rack 19 pollici salvaspazio

Griglie di ventilazione a nido d'ape schermate per raffreddamento ottimale

LBX1650 — Exterior Mechanical Dimensions (3-View Orthographic CAD)
Units:
12.6"(EXTERIOR WIDTH)7.6"(EXTERIORHEIGHT)FRONT VIEW13.7"(EXTERIOR DEPTH)SIDE VIEW12.6"(EXTERIOR WIDTH)13.7"(EXTERIORDEPTH)TOP VIEWDIMENSIONS ARE IN INCHES (IN)
Exterior Envelope: 12.6" (W) × 7.6" (H) × 13.7" (D)Labifix Precision Engineering • 3rd Angle Orthographic Projection
LBX1650 — Interior DUT Working Chamber Dimensions (RF Absorber Cavity)
Units:
10.6"(INTERIOR WIDTH)5.6"(INTERIORHEIGHT)INTERIOR FRONT VIEW11.7"(INTERIOR DEPTH)INTERIOR SIDE VIEW10.6"(INTERIOR WIDTH)11.7"(INTERIORDEPTH)INTERIOR TOP VIEWDIMENSIONS ARE IN INCHES (IN)
Interior Working Volume: 10.6" (W) × 5.6" (H) × 11.7" (D)RF Pyramidal Microwave Absorber Lining Boundary
